【導讀】FCS5717E作為一款與FP5207核心性能、封裝規格高度匹配的異步升壓DC-DC控制器，實現無需修改PCB的無縫替換，全面適配原FP5207的手持便攜設備、充電器等應用場景。其不僅在封裝、參數范圍、功能保護機制上與FP5207完全對齊，保障替代無壓力，更具備更寬輸入電壓、更高反饋精度等優勢，外圍配置可直接復用原方案，替換成本極低，為相關方案升級與成本優化提供優質選擇。

核心參數全面覆蓋FP5207需求，替代無壓力：輸入電壓范圍2.7V~36V，不僅覆蓋FP5207的工作電壓區間，還支持低至2.7V的啟動電壓，適配單節鋰電池及寬壓場景；開關頻率100KHz~1MHz可調，與FP5207頻率范圍一致，外部RT電阻取值19.2KΩ~192KΩ（浮空默認180KHz），調節方式相同；反饋電壓1.2V（精度±1%），通過FB引腳分壓電阻設定輸出電壓，調節邏輯與FP5207一致，可復用類似分壓電阻選型思路；關斷電流3.5μA，低功耗表現貼近FP5207，待機對電池續航影響小。

功能與保護機制和FP5207完全對齊：采用電流模式PWM控制，輕載自動切換至跳周模式（PSM）提升效率，與FP5207工作邏輯一致；內置軟啟動功能，避免啟動電流尖峰；輸入欠壓保護（2.6V閾值，0.1V滯回）、開關管過流保護（通過CS引腳外接電阻設定）、150℃過溫保護（30℃滯回），保護體系完整覆蓋FP5207的核心防護需求；需驅動外部NMOS，EXT引腳提供柵極驅動信號，驅動方式與FP5207相同，外部MOS選型可復用原方案。

相比FP5207，CS5717E輸入電壓范圍更寬（36V最高輸入），反饋電壓精度更高（±1%），適用場景更靈活。外圍配置可直接復用FP5207方案，電感、電容、分壓電阻等無需重新選型，替換成本極低，是FP5207的高性價比替代選擇。

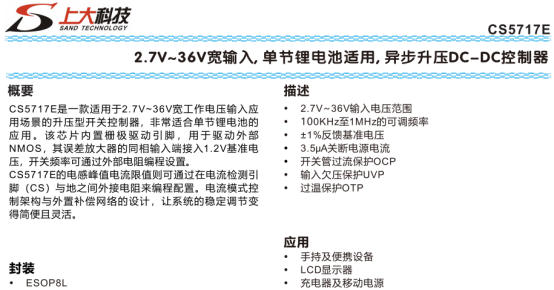

一、CS5717的特性

2.7V~36V輸入電壓范圍

100KHz至1MHz的可調頻率

±1%反饋基準電壓

3.5μA關斷電源電流

開關管過流保護OCP

輸入欠壓保護UVP

過溫保護OTP

二、CS5717的應用信息

1、典型應用圖

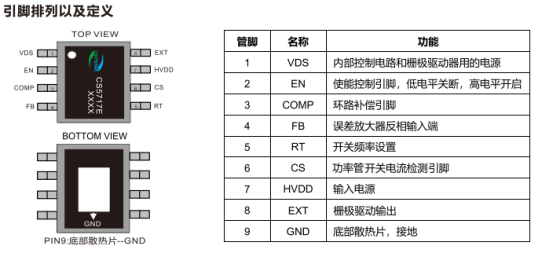

2、引腳排列及定義

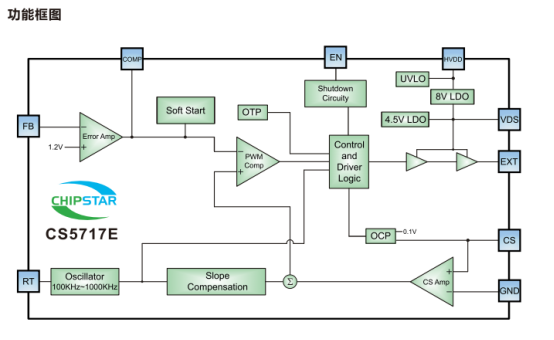

3、功能框圖

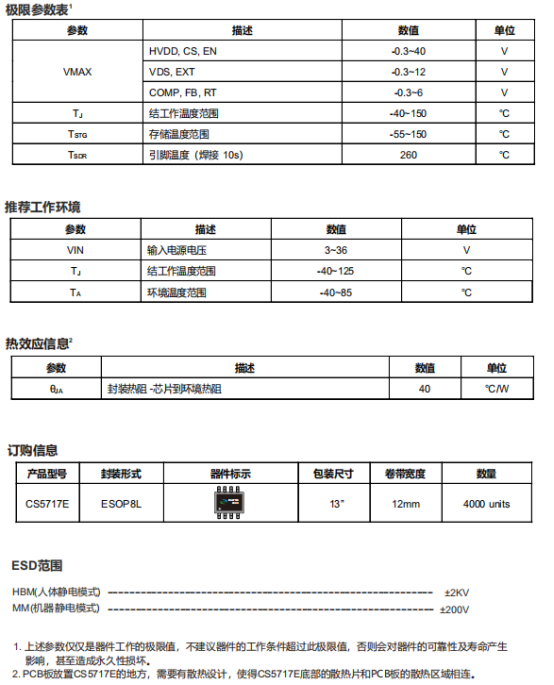

4、基礎參數

總結

FCS5717E憑借與FP5207完全一致的封裝規格、核心參數、功能邏輯及保護機制，實現了“零PCB改動、零外圍重新選型”的無縫替代，大幅降低了方案替換的技術門檻與成本。同時，其更寬的輸入電壓范圍、更高的反饋電壓精度等進階優勢，進一步拓展了應用靈活性，提升了方案可靠性。無論是存量FP5207方案的升級迭代，還是新方案的成本控制需求，F(xiàn)CS5717E都以高性價比的核心優勢，成為FP5207替代的優選之選。
