【導讀】2025 年 10 月 14 日，專注于亞太地區市場的國際頂尖半導體元器件分銷商 —— 大聯大控股對外宣告，旗下品佳品牌打造了一款以英飛凌（Infineon）EVAL-M3-IM564 評估板為基礎的 1.4kW 壓縮機電機方案，該方案不僅整合了單相 PFC 功能，還借助模塊化設計，實現了高性能與小型化的出色融合。

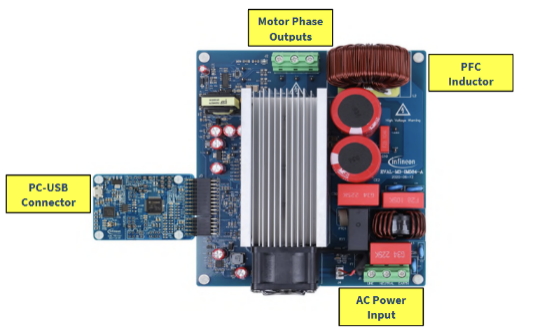

圖示 1 - 大聯大品佳依托 Infineon 產品研發的 1.4kW 壓縮機電機方案展示板

在低功率電機驅動應用領域，當面臨有限空間內效率、散熱與電磁兼容性（EMC）方面的難題，以及高頻開關引發的噪聲和損耗問題時，行業迫切需要一種能在性能、尺寸與成本三者間達成更優平衡的集成化解決方案。正是順應這一行業趨勢，大聯大品佳以 Infineon EVAL-M3-IM564 評估板為核心推出 1.4kW 壓縮機電機方案。

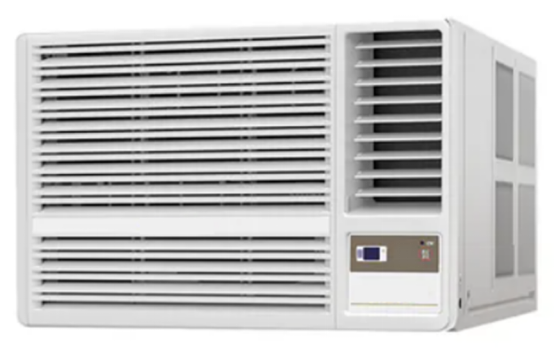

圖示 2 - 大聯大品佳基于 Infineon 產品的 1.4kW 壓縮機電機方案應用場景

EVAL-M3-IM564 評估板是 Infineon iMOTION? 模塊化應用設計套件里的關鍵構成部分。此評估板的電源模塊采用高度集成的三相 CIPOS? Mini 智能功率模塊（IPM），該模塊集成了功率因數校正（PFC）功能，專門用于電機驅動應用。若將其與配備 M3 30 腳位接口連接器的控制板（如 EVAL-M3-102T）搭配使用，用戶便能充分體驗到 Infineon CIPOS? Mini IPM 技術與運動控制引擎（MCE 2.0）技術的強勁性能，輕松實現對永磁電機的驅動。

該模塊的逆變部分與 PFC 部分均支持 600V 額定電壓和 20A 額定電流，可應用于空調等大型家用電器，以及對高頻開關操作有要求的低功率電機驅動場景。EVAL-M3-IM564 評估板的設計目的，是助力客戶基于 CIPOS? Mini PFC 集成型 IPM（型號為 IM564-X6D/IM564-X6DS）開展前期設計評估工作，同時支持通過無傳感器正弦控制技術，實現對各類永磁電機的高效驅動。

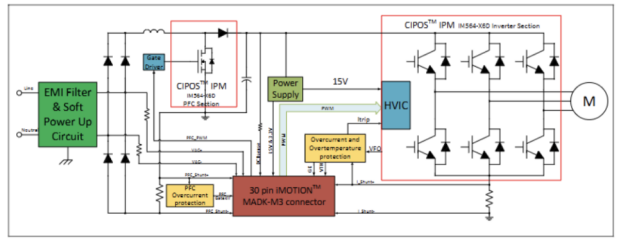

圖示 3 - 大聯大品佳基于 Infineon 產品的 1.4kW 壓縮機電機方案方塊圖

這一方案為壓縮機電機驅動領域開辟了全新的發展方向。憑借高效的模塊化設計和先進的技術支持，該方案不僅滿足了小型化與高性能的需求，還為客戶提供了更為便捷的設計體驗。

核心技術優勢

1. EVAL-M3-IM564 評估電源板屬于 iMOTION? 電機驅動模塊化應用設計套件（iMOTION? MADK）的一部分，要驅動電機，需將配套的控制板與該電源板相連接；

2. MADK 平臺適用于不同功率等級，且可搭配多種控制板，這些控制板能通過 30 針 iMOTION? MADK M3（如 EVAL-M3-102T）或 20 針 iMOTION? MADK M1 接口連接器便捷連接；

3. 配備 30 針 M3 連接器的控制板，僅可用于單電機控制；

4. 評估板的設計初衷，是提供基于 Infineon CIPOS? Mini 智能功率模塊（IPM）、易于操作的功率級，且配備了無傳感器磁場定向控制（FOC）所需的全部組件；

5. 該評估板設有單相交流連接器、整流器、升壓 PFC 以及用于連接電機的三相輸出，此功率級還包含用于電流檢測的發射極分流器和用于直流鏈路電壓測量的分壓器；

6. 電源板內置過溫保護和過電流保護的硬件電路，共射極分流電阻的感測連接可接入 30 針 iMOTION? MADK-M3 接口連接器；

7. 電源板與整合 PFC 的 CIPOS? Mini IPM 相互兼容，這些 IPM 具備三相共發射極，內置 NTC，并且在設計時充分考慮了電機額定功率與 IPM 額定電流。

方案規格

• 輸入電壓范圍：165V~265V；

• 電機功率最大輸出：2800W；

• 具備功率因數校正功能；

• 板載 EMI 濾波器；

• 采用單分流器電流感應方式；

• 輔助電源規格：15V、3.3V；

• 擁有過流保護功能；

• 配備過溫硬件保護機制；

• 支持直流母線電壓檢測；

• 設有熱敏電阻輸出接口；

• 具備故障診斷輸出功能；

• 設有與標準示波器探頭兼容的測量測試點；

• PCB 尺寸為 148mm×165mm，采用兩層設計，每層銅厚均為 35μm；

• 符合 RoHS 標準要求。
