變壓器在一切的電子產品中都要用到，它原理簡略但根據不同應用場合所需求的不同，而繞法不盡相同。又由于變壓器鐵芯損耗與頻率關系很大，故一般根據使用頻率來設計和使用變壓器。

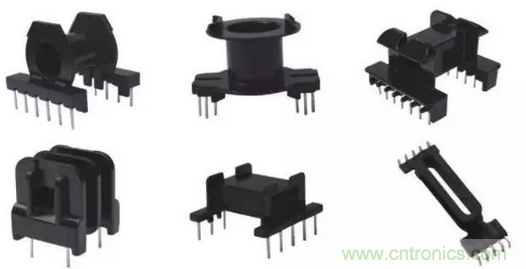

其中高頻變壓器是工作頻率超過中頻（10kHz）的電源變壓器，主要用于高頻開關電源中作高頻開關電源變壓器，也有用于高頻逆變電源和高頻逆變焊機中作高頻逆變電源變壓器的。高頻變壓器骨架有很多種的，有EE型的、EF型的、EFD的、PQ等。常見的高頻變壓器有CKED、CKEE、CKEF、CKER、CKET、CKEP系列以及濾波變壓器CKUU、CKUT系列等。



高頻變壓器骨架的應用很廣泛，那么變壓器骨架短路事端要怎么來處置呢？遇到問題最先考慮的應該又是哪些呢？





首先變壓器配件短路事端后要查看、實驗。因?yàn)樽儔浩鞴羌茉谠馐芡话l(fā)短路時，最容易發生變形的是低壓繞組和平衡繞組。然后是高中壓繞組、鐵芯和夾件。因此，變壓器骨架短路事端后的查看主要是查看繞組、鐵芯、夾件以及其它部位。



繞組：因?yàn)樽儔浩鞴羌芏搪窌r(shí)，在電動力效果下，繞組一起遭到壓、拉、曲折等多種力的效果，其形成的毛病隱蔽性較強，也是不容易查看和修正的，所以短路毛病后應查看繞組情況。



鐵芯與夾件：變壓器骨架的鐵芯應具有滿足的機械強度。鐵芯的機械強度是靠鐵芯上的一切夾緊件的強度及其連接件來確保的。當繞組發生電動力時，繞組的軸向力將被夾件的反效果力抵消，假如夾件、拉板的強度小于軸向力時，夾件、拉板和繞組將遭到損壞。
