1、封裝



貼片電阻有9種常見封裝，

0201,0402,0603,0805,1206,1210,1812,2010,2512。



如何確定一顆電阻的封裝？

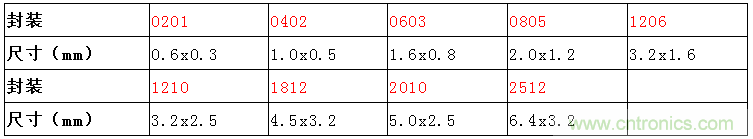

通過測量電阻體積的大小對應相應的封裝：





對被動器件了解較多的同學，通過上表，

可能發現一個小細節，

0201=0603,0402=1005,0603=1608....

是的，沒有錯實際電阻的封裝與尺寸其實對應的是一個公制，一個英制的尺寸標準。



2、阻值



貼片電阻阻值如何確認？



封裝0402以下包括0402封裝的電阻需要借助電阻表測量，封裝0603以上的電阻，可通過電阻上的代碼來確定相對應的阻值。



通常情況下，5%精度的電阻為3位數數字代碼，其前兩位代表真實數值，最后一位通俗理解為“0”的個數，或者說10的冪次。比如，

代碼152=1500歐姆，為一千五百歐姆，也讀作1.5K或者1K5。



1%精度的電阻通常為4位數數字代碼（0603封裝體積較小部分廠家采用E96代碼，或者三位數數字代碼下劃?rùn)M線的方式表示），其前三位代表真實數值，最后一位通俗理解為“0”的個數，或者說10的冪次。比如，

代碼1501=1500歐姆，為一千五百歐姆，也讀作1.5K或者1K5。



關于電阻阻值，經常有客戶咨詢某個阻值，如50歐姆，我們會告訴客戶這個阻值是不存在，接近是51歐姆或者47歐姆（5%精度體系內）。



通過日常接觸，我們了解到有相當部分客戶不了解電阻阻值的規律，在此提供一個電阻表的知識點，電阻的標稱阻值常用的有E24,E96兩個系列，分別對應5%精度和1%精度的系列電阻。這里我們簡單介紹下E24，首先E系列是一種由幾何級數構成的數列，E系列首先在英國的電工工業中應用，故采用Electricity的第一個字母E標志這一系列，24為這一系列中有24個數值，分別為1.0、1.1、1.2、1.3、1.5、1.6、1.8、2.0、2.2、2.4、2.7、3.0、3.3、3.6、3.9、4.3、4.7、5.1、5.6、6.2、6.8、7.5、8.2、9.1。這24個數值，在5%誤差的范圍內，可以前后銜接這樣比起去生產更加精密的數值大大節約成本。



比如，3±5%，[2.85,3.15]3.3±5%，[3.135,3.465] 這一來3.1，3.2這樣的值就在區間范圍內就沒必要重復生產。E96同理。
